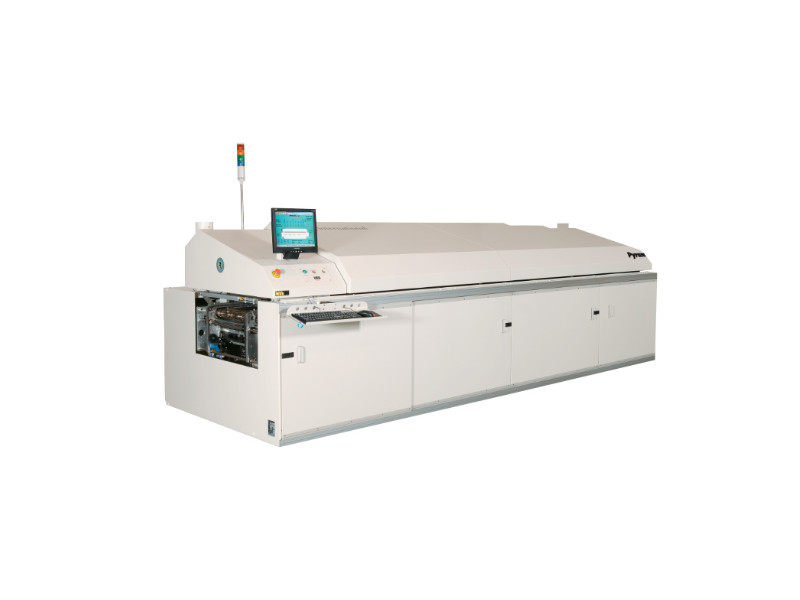

Pyramax 150
Forno Reflow 12 zone
Pyramax 150, con una lunghezza riscaldata di 3810mm distribuita su 12 zone top e 12 zone bottom, rappresenta il top della gamma dei forni a rifusione ed è disponibile in entrambe le versioni aria oppure aria/azoto. In esso BTU ha convogliato tutta l’esperienza maturata nei processi termici affini in cui opera (celle solari, celle a combustibile e nucleare), dove sono richieste temperature fino a 1.800 °C e controlli molto accurati.
Come per gli altri modelli della gamma, anche Pyramax 150 è largamente personalizzabile grazie alle numerosissime combinazioni possibili e pertanto consente una perfetta combinazione per qualsiasi necessità produttiva comprese le non-convenzionali.
L’ottima efficienza nel trasferimento termico, peculiarità che contraddistingue tutti i sistemi BTU, garantisce temperature di esercizio inferiori con conseguenti vantaggi in termini di minori stress termici per i prodotti ma anche per l’apparato stesso.
BTU, pioniera dell’introduzione della convezione applicata ai sistemi a rifusione ha successivamente sviluppato il controllo a loop chiuso della stessa. Garanzia di assoluta avanguardia progettuale grazie alla quale da sempre si distingue nel panorama mondiale.
Particolare cura è stata inoltre rivolta alla riduzione dei tempi di manutenzione con l’introduzione del flux management (sistema a condensazione brevettato per la raccolta del flussante) che permette un rapido e mirato intervento manutentivo senza impatto per la produzione.
- Compatibile con il processo lead-free, offre un efficientissimo sistema di raffreddamento
- Sviluppato in collaborazione con società specializzate nel settore dello studio dei flussi termici, ottenendo un ricircolo interno del calore particolarmente ottimizzato
- Disponibile in varie configurazioni di convogliatore (doppio o triplo, solo maglia, solo catena, maglia-catena, etc.) anche con supporto centrale
- Garanzia a vita su riscaldatori e convettori, 3 anni per le restanti parti
- Compatibile con i prodotti dell’industria del semi-conduttore

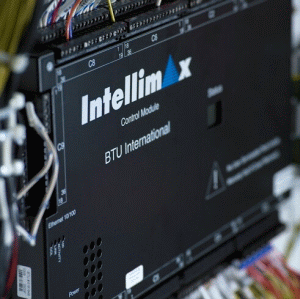

- Disponibile con controllo della convezione a loop aperto oppure loop chiuso
- Fornibile anche con sistemi KIC pre-installati, in grado di garantire il controllo in tempo reale del profilo termico (PWI, process window index)
- Sistema di raccolta del flussante brevettato
- Ridotto consumo d’azoto grazie al pacchetto “low nitrogen”
- Basso costo d’esercizio grazie ad un’elevata efficienza termica
- Disponibile anche in versione con temperatura massima di 400 °C
- Disponibile nella versione con chiller interno oppure esterno
